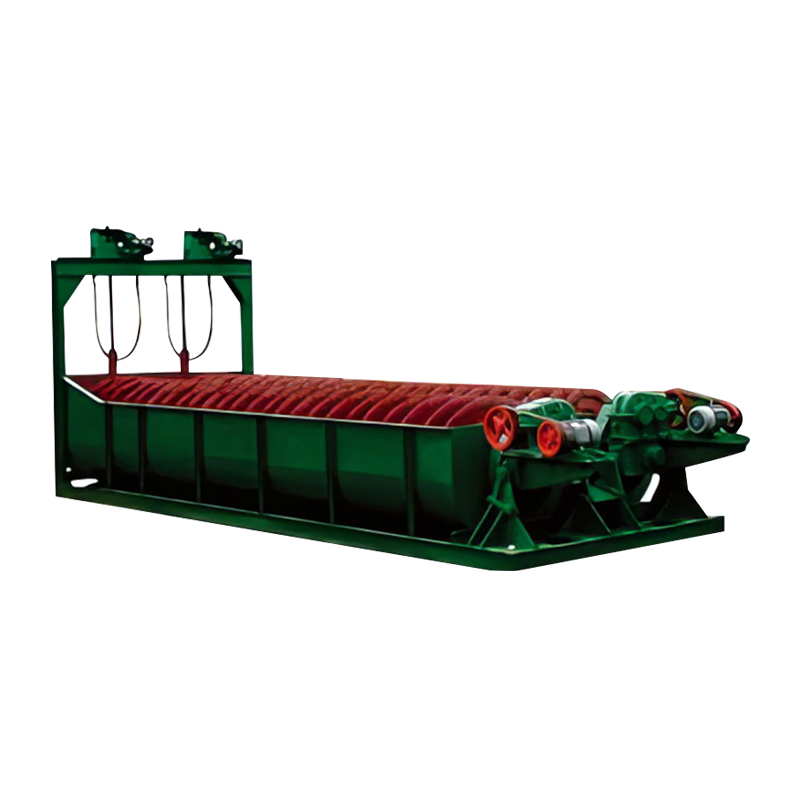

Spiraaliluokittelijan pääkomponentit ovat puolipyöreä vesisäiliö, spiraalilaite, joka koostuu akselista ja teristä, spiraaliakselin ylä- ja ala -laakeriosat, spiraaliakselin lähetyslaite ja nostomekanismi. Sen tekniset tiedot ilmaistaan spiraalin halkaisijalla.
Spiraaliluokittelijat voidaan jakaa yksittäisiin kierre- ja kaksoiskierrettäjiin kierre -akselien lukumäärän mukaisesti, ja ne voidaan jakaa korkean paikan tyyppiin, matala -tyyppiin ja uppoamistyyppiin ylivuodon korkeuden korkeuden mukaan.
Korkean paikan spiraaliluokittelijan ylivuotopaika on korkeampi kuin kierre -akselin alapäässä oleva laakerikeskus, mutta alhaisempi kuin ylivuotopään spiraalin yläreuna. Siinä on tietty sedimentaatioalue, joka sopii karkealle hiukkasten luokittelulle ja se voi saada yli 100 meshin ylivuotopartikkelikoko.
Matalan paenen spiraaliluokittelijan ylivuotopaika on alhaisempi kuin ylivuotopään laakerin keskipiste, joten sedimentaatioalue on pieni ja ylivuotokapasiteetti on pieni. Sitä ei yleensä käytetä luokitteluoperaatioihin, mutta sitä käytetään malmin hiekan pesemiseen dislisoitumiseen.
Koko spiraali upotetun spiraaliluokittelijan ylivuotopäässä on upotettu nestemäisen pinnan alapuolelle sedimentaatiovyöhykkeelle. Sen sedimentaatiovyöhykkeellä on suuri alue ja syvyys, joka soveltuu hienoihin hiukkasten luokitteluun ja voi saada yli 100 meshin ylivuodon hiukkaskoko.
Työperiaate
Hienoksi jauhetea liette syötetään vesisäiliöön sedimentaatiovyöhykkeen keskellä sijaitsevasta syöttösatamasta. Kaltevan vesisäiliön alapää on lietteen luokituksen sedimentoituvyöhyke. Spiraali pyörii alhaisella nopeudella sekoittaakseen lietteen, niin että valo ja hienot hiukkaset suspendoivat pinnalle ja virtaus ylivuotoon ylivuotoon ja siirtymään seuraavaan prosessiin. Karkeat ja raskaat hiukkaset laskeutuvat säiliön pohjalle ja kuljetetaan purkausporttiin kierrellä palautettuna hiekalla. Yleensä spiraaliluokittelija ja tehdas muodostavat suljetun piirin palauttaakseen karkean hiekan tehtaaseen uudelleenmuotoilua varten.
Spiraaliluokittelijan edut ovat sen yksinkertainen rakenne, vakaa ja luotettava toiminta, helppo toiminta ja helppo muodostaa suljetun piirin toimenpide tehtaan kanssa, jonka halkaisija on alle 3,2 metriä.
